VARIO Grondplaten

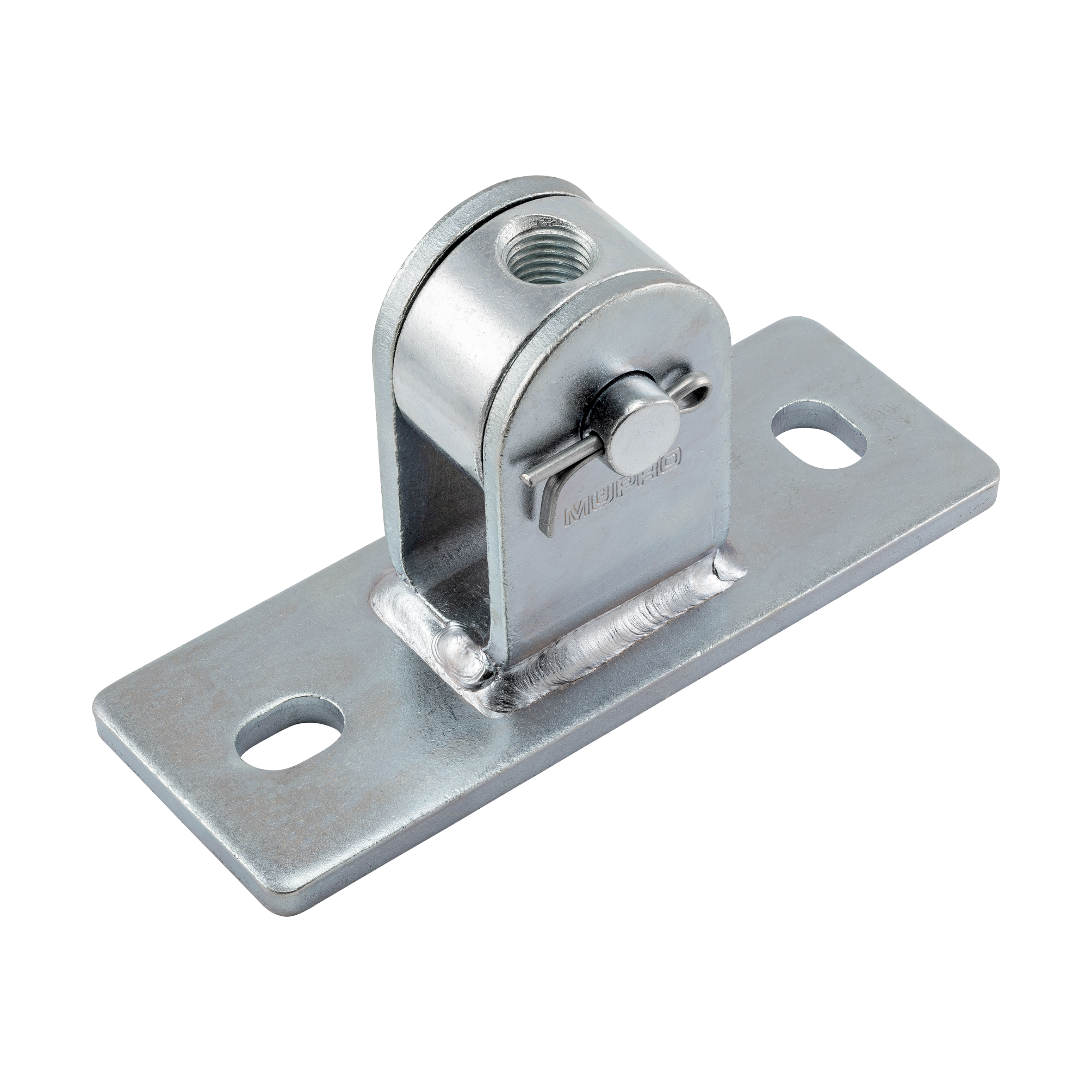

VARIO - Grondplaat 165 x 60 x 8, M16, sleufgaten 13,5 x 20 mm, incl. bout en splitpen, gegalvaniseerd, voorgemonteerd

art.nr.: 170451
Verp.eenheid: 1 stuk
Gewicht/Eenh.: 1,353 kg
stuk

Toepassing

  • Afspanningen
  • Stutten van frameconstructies
  • Afspanning van consoles van wand en plafond

Uw voordelen

  • Snellere, eenvoudigere bevestiging ter plaatse met voorgemonteerde componenten
  • Veelzijdige toepassingsmogelijkheden door plafond- en wandmontage en combinatie met andere VARIO producten
  • Te combineren met de systemen MPC, MPR en MPT
  • Twee versies beschikbaar voor verschillende gebruikssituaties
Basisgegevens tekst:
VARIO - Grondplaat 165 x 60 x 8, M16, sleufgaten 13,5 x 20 mm, incl. bout en splitpen, gegalvaniseerd, voorgemonteerd
Railsystemen:
voor MPC-, MPR en MPT-profielen
Producttype:
Grondplaten
Materiaal:
Staal
Oppervlakte:
gegalvaniseerd
Aansluitdraad:
M16

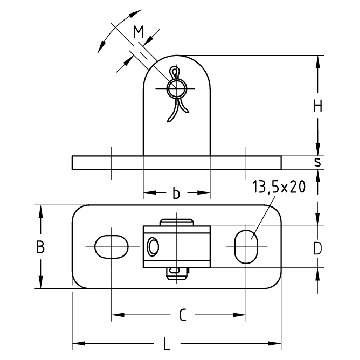

Gat midden hartafstand C:
120,5 mm
Max. aanbevolen trekbelasting 0°:
10.000 N
Maat B:
60 mm
eCl@ss 7.1:
23-15-90-90
Max. aanbevolen trekbelasting 90°:
13.000 N
eCl@ss 11.1:
23-15-90-90
Max. aanbevolen trekbelasting 45°:
9.000 N
Maat b:
50 mm
Maat D:
36,5 mm
Maat H:
86,8 mm
Maat L:
165 mm
Maat s:
8 mm
Douanetariefnummer:
73269060
