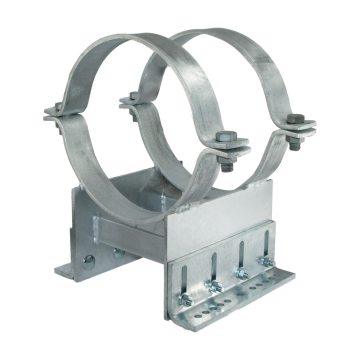

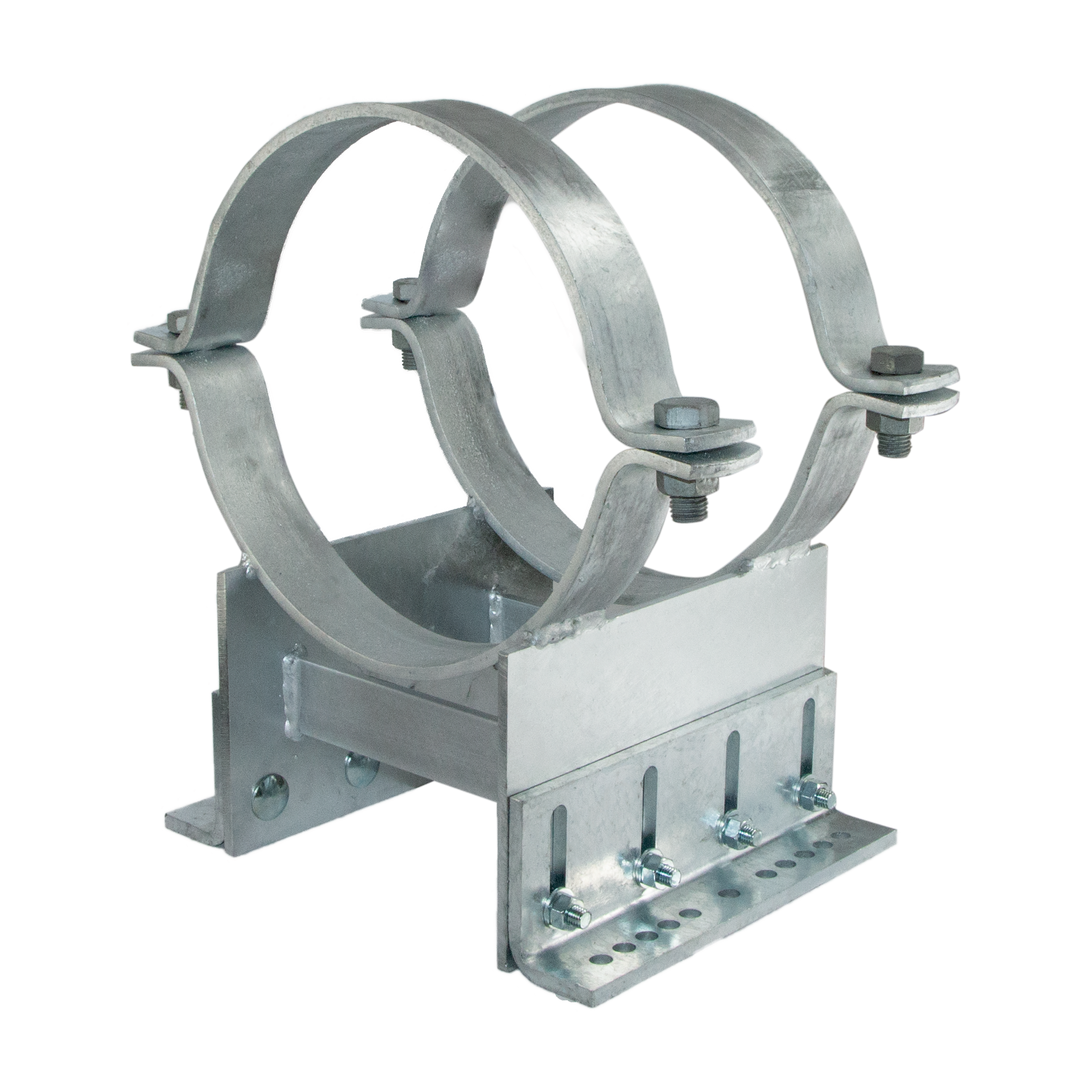

Glijsleeën Type DHV-2

Glijsleen DHV-2-200 W37-OF-SF 219,1 mm, D-Vorm met 2 Buisklemmen, DIN 3567, vorm A, Hoogteverstelbaar 200 - 250 mm, materiaal S235JR (St37), thermisch verzinkt, sluiting thermisch verzinkt

Toon varianten als lijst

Stelbereik:

100 - 150 mm 150 - 200 mm 200 - 250 mm

Nominale diameter DN:

200 250 300 350 400 500 600

Leidingbuiten-Ø D:

219,1 mm 273 mm 323,9 mm 368 mm 406,4 mm 508 mm 610 mm

Selectie opnieuw instellen

art.nr.: 169717

Stelbereik:	200 - 250 mm
Nominale diameter DN:	200
Leidingbuiten-Ø D:	219,1 mm

Verp.eenheid:	1 stuk
Gewicht/Eenh.:	22,830 kg

Uw prijs:

stuk

Toepassing

Ter bevestiging van leidingen in de zware industrie
Ter bevestiging van leidingen met of zonder afschot
Uitvoering als glijsleeën voor nenmaten vanaf DN 200

Uw voordelen

Individuele aanpassing van de afstand van de buisklem en de onderconstructie op de bouwplaats
Uitvlakking van hoogtetoleranties en oneffenheden van de ondercontructies
Hoogteverstelling hart leiding tot max. 5°
Thermisch verzinkt, geschikt voor buitengebruik

Basisgegevens tekst: Glijsleen DHV-2-200 W37-OF-SF 219,1 mm, D-Vorm met 2 Buisklemmen, DIN 3567, vorm A, Hoogteverstelbaar 200 - 250 mm, materiaal S235JR (St37), thermisch verzinkt, sluiting thermisch verzinkt
Type: DHV-2-200 W37-OF-SF 219,1
Producttype: Glijslee
Leidingbuiten-Ø D: 219,1 mm
Materiaal: Staal
Oppervlakte: thermisch verzinkt
eCl@ss 11.1: 23-35-01-90
eCl@ss 7.1: 23-35-01-90
Nominale diameter DN: 200

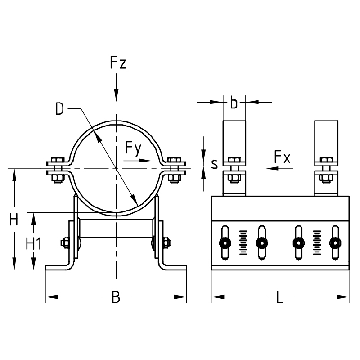

Maat B: 322 mm
Maat b: 50 mm
Maat H: 310 - 360 mm
Maat L: 300 mm
Maat s: 8 mm
Stelbereik: 200 - 250 mm
Douanetariefnummer: 73269060

Meer technische details zijn te vinden in het gegevensblad.

Glijsleeën Type DHV-2, met twee buisklemmen, DIN 3567

Artikelnummer	Stelbereik	Nominale diameter DN	Leidingbuiten-Ø D	Action
169703	100 - 150 mm	200	219,1 mm	stuk
169704	100 - 150 mm	250	273 mm	stuk
169705	100 - 150 mm	300	323,9 mm	stuk
169706	100 - 150 mm	350	368 mm	stuk
169707	100 - 150 mm	400	406,4 mm	stuk
169708	100 - 150 mm	500	508 mm	stuk
169709	100 - 150 mm	600	610 mm	stuk
169710	150 - 200 mm	200	219,1 mm	stuk
169711	150 - 200 mm	250	273 mm	stuk
169712	150 - 200 mm	300	323,9 mm	stuk
169713	150 - 200 mm	350	368 mm	stuk
169714	150 - 200 mm	400	406,4 mm	stuk
169715	150 - 200 mm	500	508 mm	stuk
169716	150 - 200 mm	600	610 mm	stuk
169717	200 - 250 mm	200	219,1 mm	stuk
169718	200 - 250 mm	250	273 mm	stuk
169719	200 - 250 mm	300	323,9 mm	stuk
169720	200 - 250 mm	350	368 mm	stuk
169721	200 - 250 mm	400	406,4 mm	stuk
169722	200 - 250 mm	500	508 mm	stuk
169723	200 - 250 mm	600	610 mm	stuk
