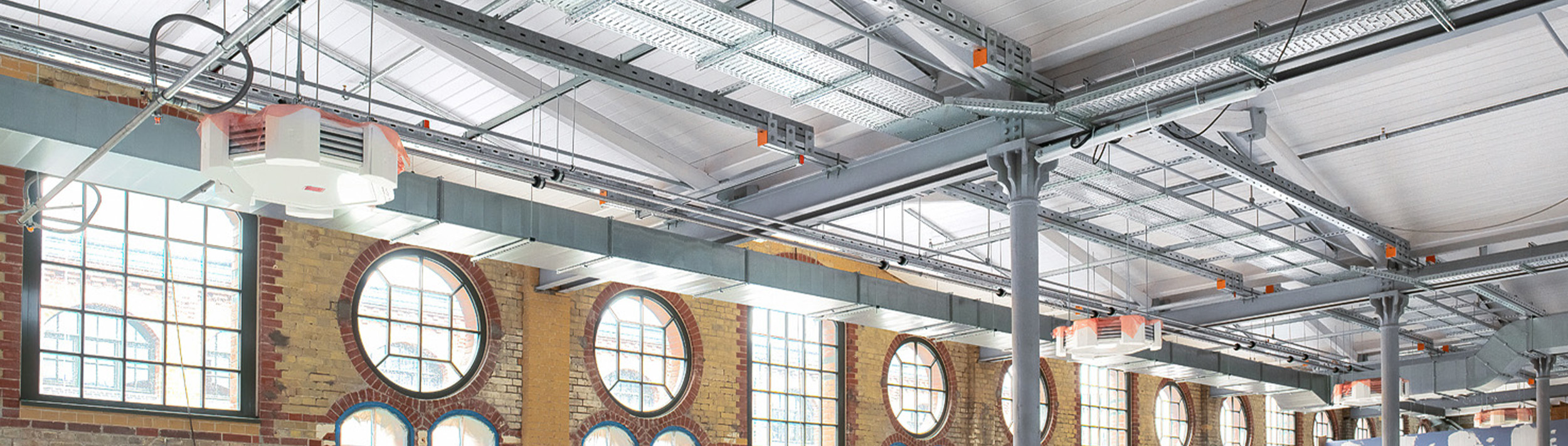

Oude slachthuis Berlijn

Innovatieve plafondconstructie in de hallen van het “Oude slachthuis” in Berlijn

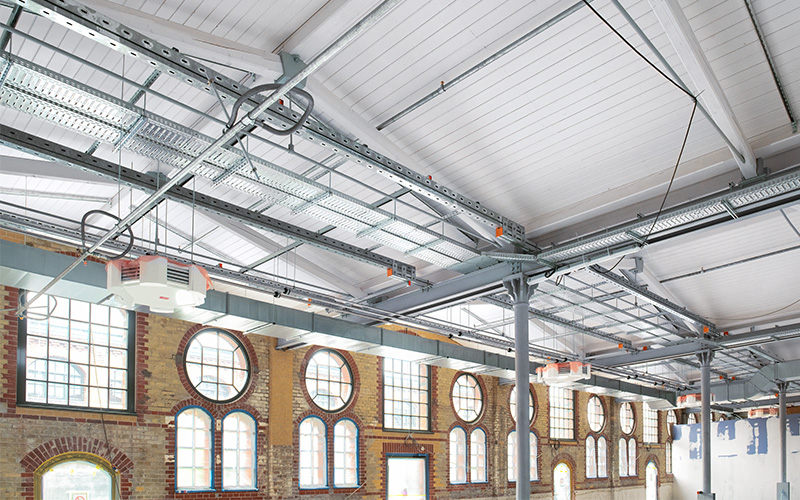

In de 2.700 vierkante meter grote hal in de buurt van de S-Bahn komt een luxe fitnessstudio, waardoor er speciale eisen worden gesteld aan de esthetiek van alle zichtbare bouwelementen in deze ruimte. Bovendien geldt voor het hele project strenge monumentenzorgvoorschriften.

In samenwerking met het bedrijf Klima-Bau Volk heeft MÜPRO in de historische hal innovatieve bevestigingsoplossingen gerealiseerd op het gebied van ventilatie, sanitair, verwarming en koeling, die aan al deze speciale ontwerp- en installatie-eisen voldoen.

De uitdaging: monumentenzorg en uitzonderlijke overspanningen

Vanwege de monumentenzorgvoorschriften mag de kabelbevestiging in dit project voornamelijk aan het plafond worden aangebracht. Tegelijkertijd heeft het houten dak van het gebouw een beperkte draagkracht, waardoor het niet in de gebruikelijke mate voor deze bevestigingen kan worden gebruikt. De stalen balken die als alternatief voor de bevestiging kunnen worden gebruikt, hebben echter een ongebruikelijk grote overspanning van acht meter in plaats van de tegenwoordig gebruikelijke zes meter, die moet worden overbrugd. Dit leidt bovendien tot een verhoogde belasting op de afzonderlijke rails.

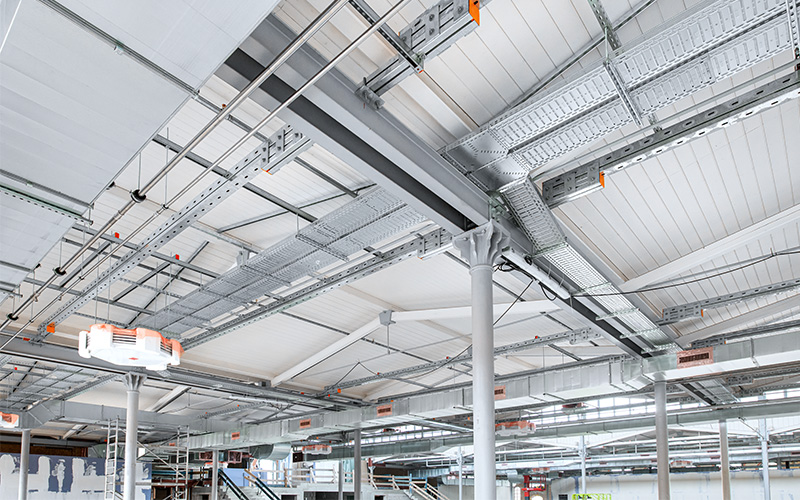

De uitvoering: plafondraster en bevestiging aan stalen balken

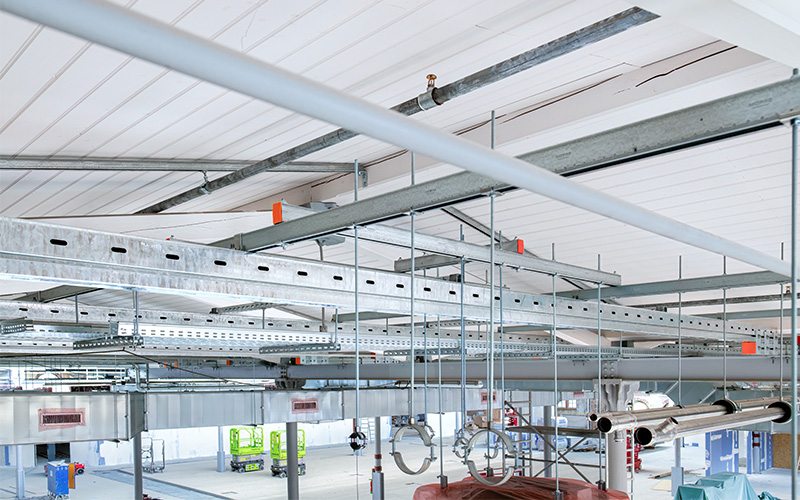

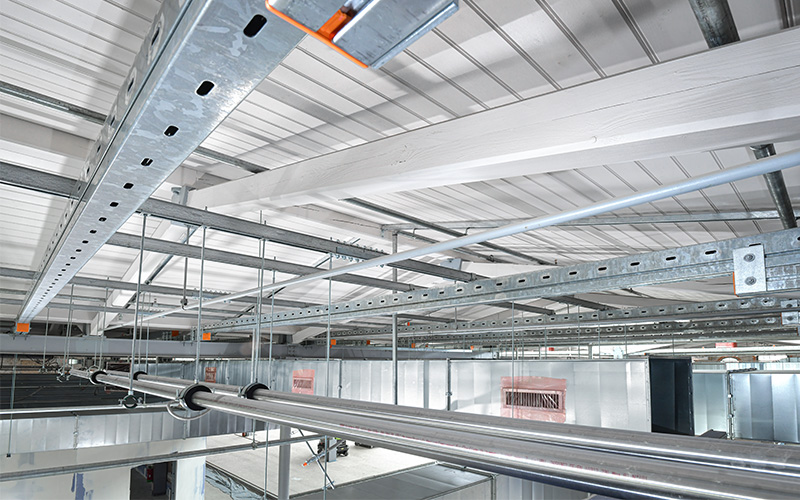

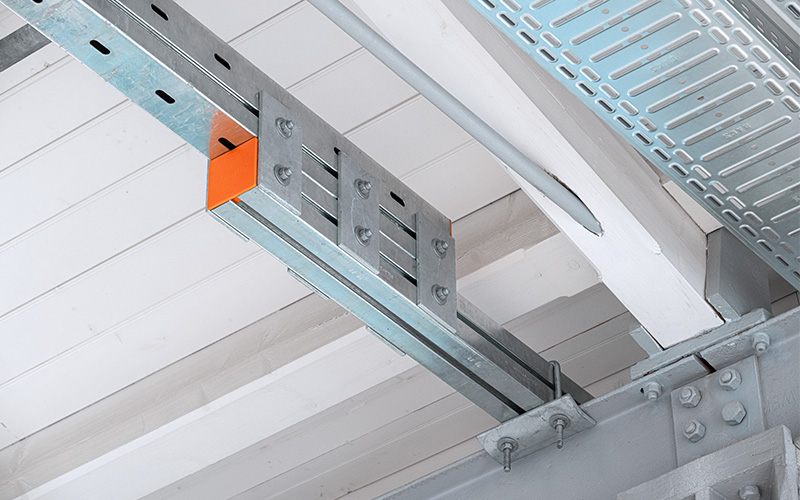

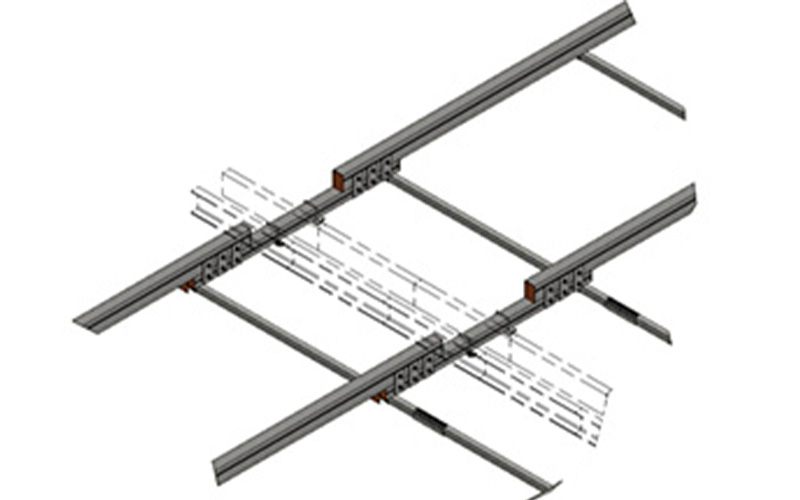

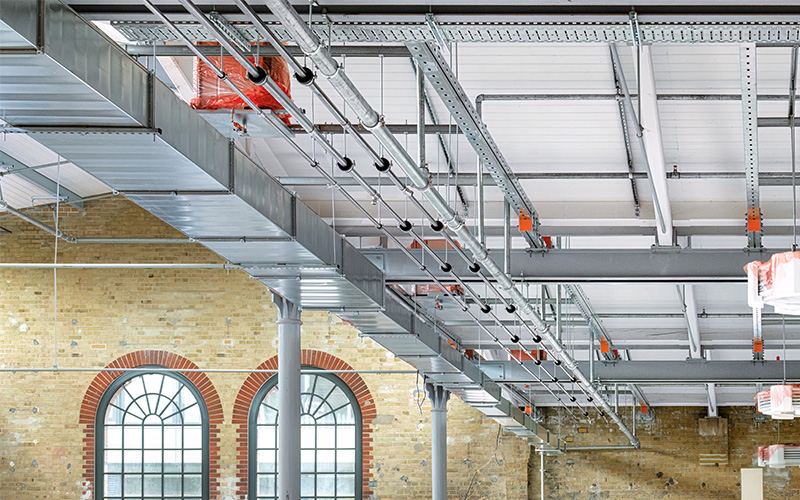

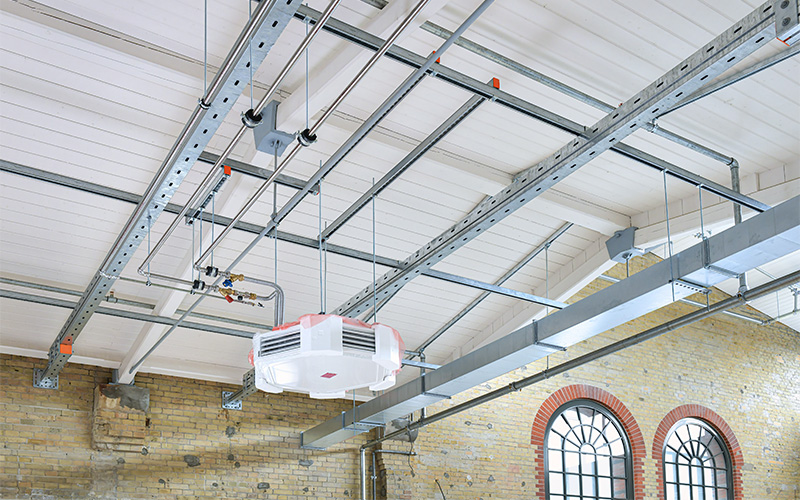

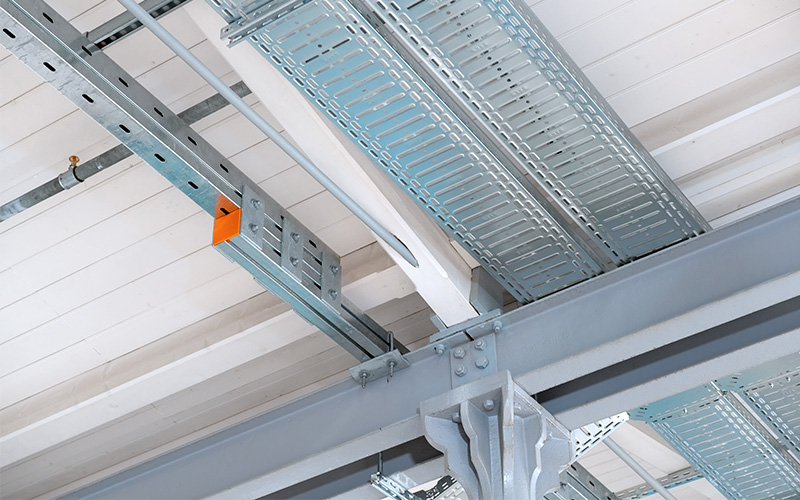

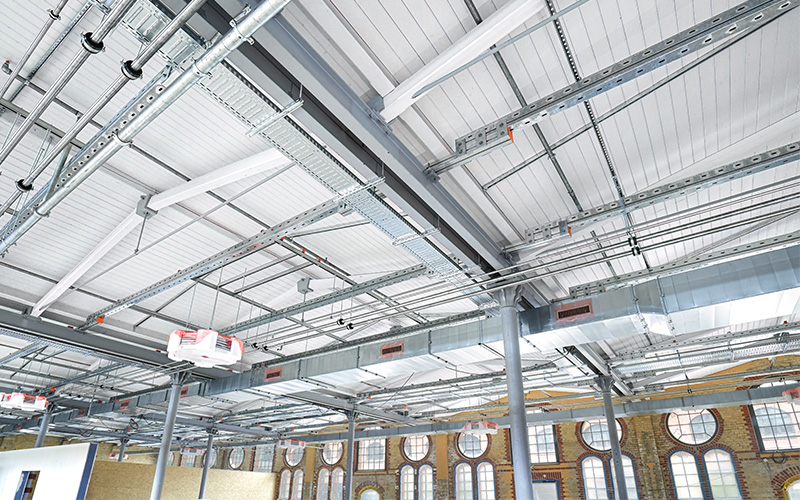

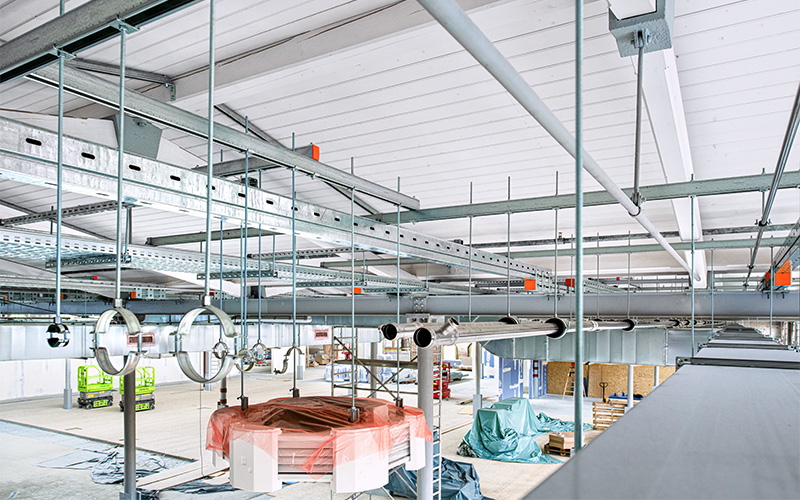

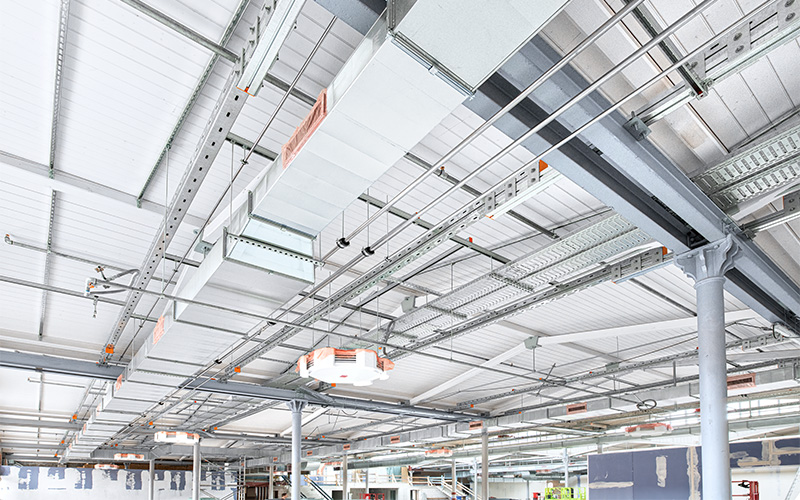

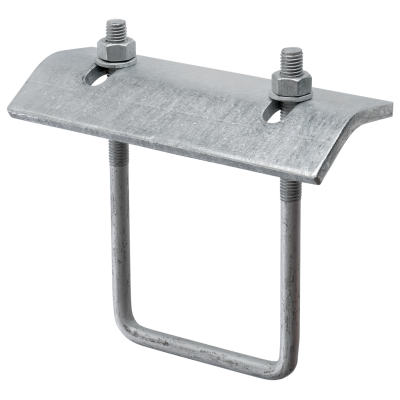

Vanwege de beperkte draagkracht van het dak loste MÜPRO de bevestiging van de leidingsystemen op met een plafondraster van rails dat aan de stalen balken werd bevestigd.

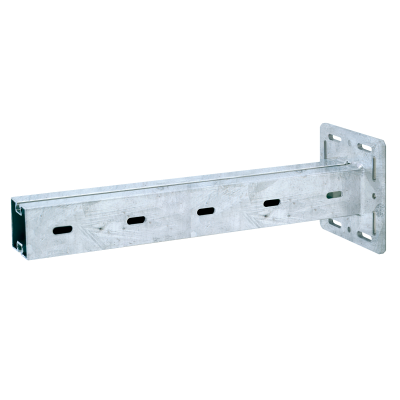

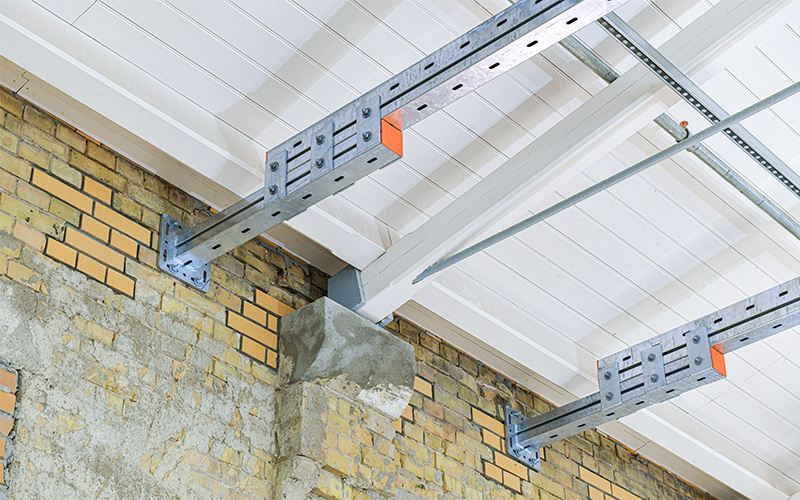

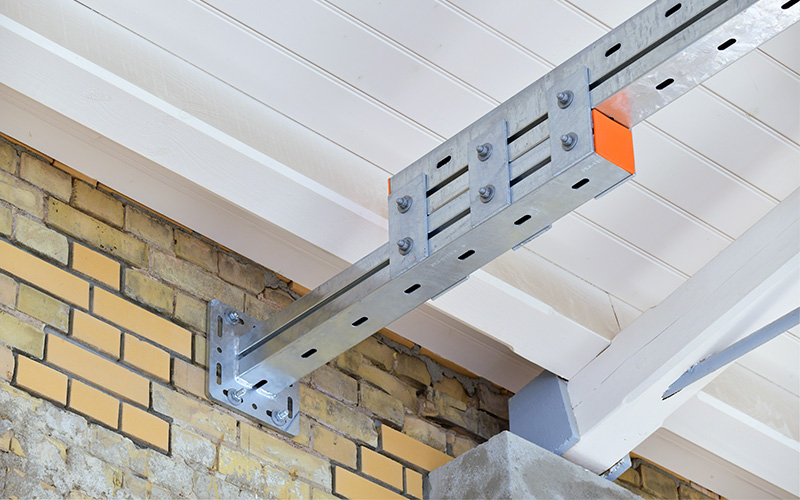

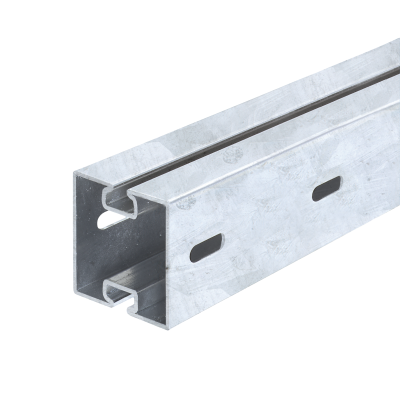

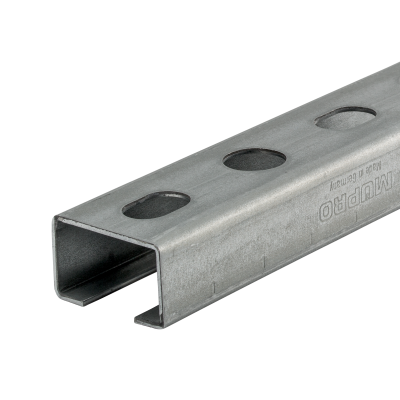

In de handel verkrijgbare systeemrails zijn verkrijgbaar tot 6,64 m en dus geen optimale keuze voor de benodigde overspanningen tussen de balken. Dat is anders bij de MPT-zwaarbelastingsprofielen uit het MÜPRO-assortiment: met het MPT Q150-profiel met een lengte van 7,05 meter kan een groot deel van de overspanning van acht meter worden overbrugd. De resterende afstand wordt gecompenseerd door een extra MPT Q100-onderconstructie. De MPT-zwaarbelastingsprofielen voldoen bovendien aan de verhoogde belastingseisen als gevolg van de grote afstanden.

De uitwerking van de plafondrasterconstructie als technische oplossing voor de speciale projecteisen toont de vakkundige expertise van MÜPRO aan en werd als gratis bijdrage aan het ontwerpbureau Heimann Ingenieure in de aanbesteding opgenomen.

Conclusie

De succesvolle implementatie van de bevestigingsoplossingen in het gebouw “DSTRCT.Berlin” onderstreept de vakkundigheid van MÜPRO bij het plannen en uitvoeren van veeleisende projecten, waarbij rekening wordt gehouden met specifieke uitdagingen. Het toont ook de sterke punten van de modulaire aanpak van MÜPRO, die veelzijdige oplossingen biedt voor individuele eisen.
