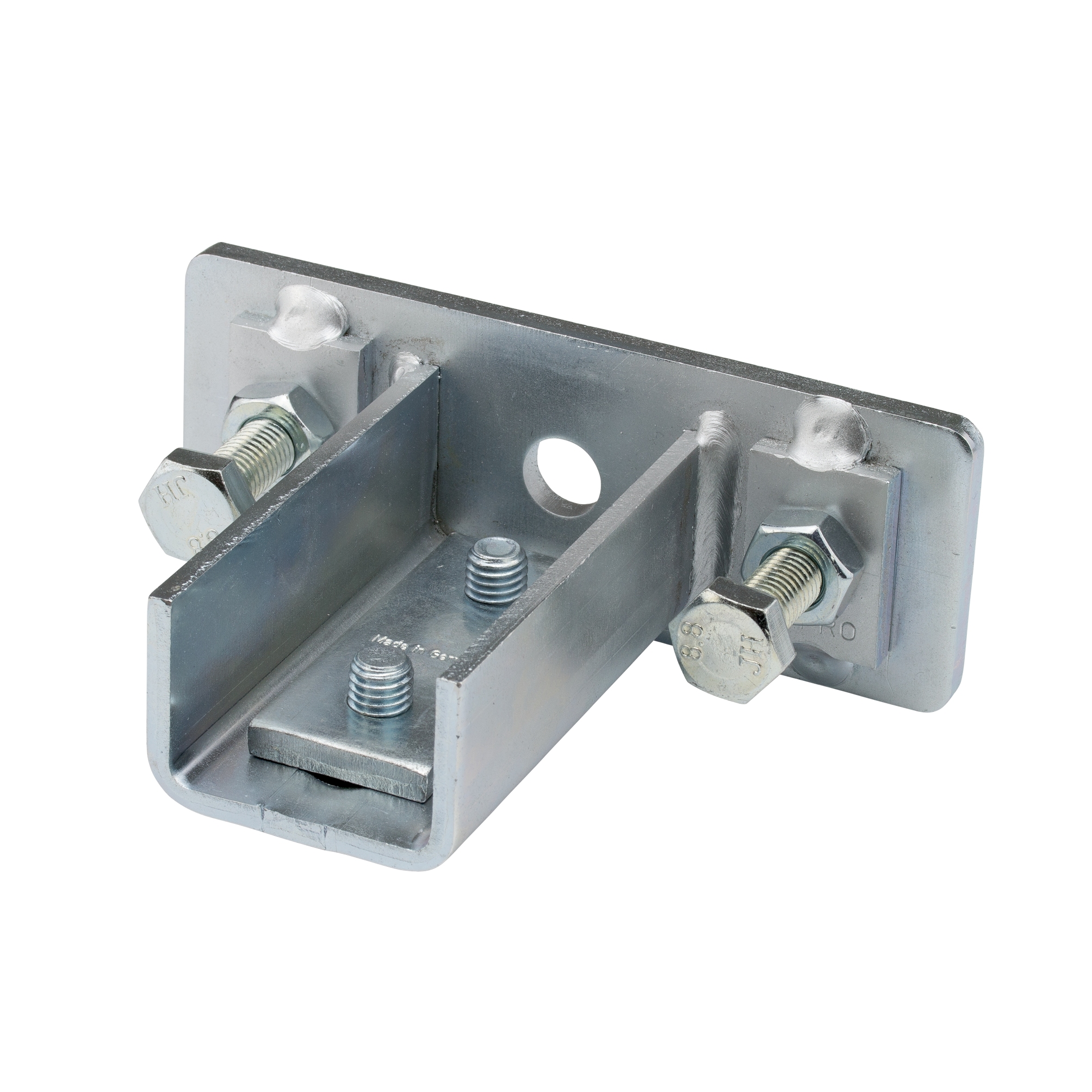

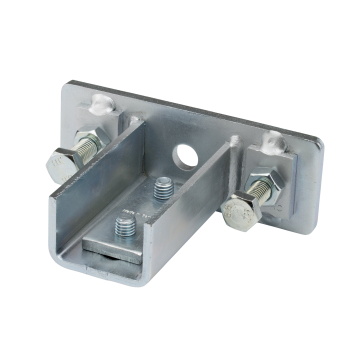

MPC Zadelflens Type 3

MPC-Zadelflens dwars, type 3 voor profiel 38/40-40/60, voorgemonteerd, gegalvaniseerd

art.nr.: 156808
Verp.eenheid: 8 stuk
Gewicht/Eenh.: 0,892 kg
stuk

Toepassing

  • Zadelflens dwars met klembouten voor een veilige en snelle bevestiging van MPC rails tussen de flensen van staalprofielen

Uw voordelen

  • Bevestiging aan liggers zonder boor- en laswerkzaamheden, daardoor tijd- en kostenbesparing
  • Veilige montage van MPC Systeemrails in de railsleuf door raildubbelmoer
  • Eenvoudig en snel door de klembouten te bevestigen
  • Universeel inzetbaar bij verschillende profielbreedtes
Basisgegevens tekst:
MPC-Zadelflens dwars, type 3 voor profiel 38/40-40/60, voorgemonteerd, gegalvaniseerd
Railsystemen:
voor MPC profielen
Uitvoering:
dwars
Producttype:
Railmontage-elementen
Voor profielen:
38/24-40/60
Voor draagbalkflensbreedte Tw:
≥ 260 mm
Materiaal:
Staal
Oppervlakte:
gegalvaniseerd
Maat B:
50 mm
Maat A:
136 mm
Maat b:
42 mm
Maat L:
90 mm
Maat L1:
91,5 mm
Maat s:
6 mm
Max. toelaatbare belasting voor stuklengte L ≤ 500 mm:
3.000 N
Max. toelaatbare belasting voor stuklengte L ≤ 700 mm:
2.000 N
Max. toelaatbare belasting voor stuklengte L ≤ 900 mm:
1.000 N
Aandraaimoment:
10 Nm
Stuklengte L van de rail:
Flenswijdte (binnen), Twl - 17 mm
Douanetariefnummer:
73269060
